주차 안내 시스템 초음파 주차 센서
소개
주차 안내 시스템 초음파 주차 센서는 주차 공간의 점유 여부를 감지하는 초음파 감지 작동 원리를 사용하며, 운전자가 공간을 빨리 찾을 수 있도록 운전자를 안내 할 수있는 상태를 구분하기 위해 LED 표시기를 사용합니다 (RED가 사용 중임, 녹색 가능). 주차 관리 수준을 향상시킵니다. 동시에 상단 컨트롤러에 상태를 보냅니다.

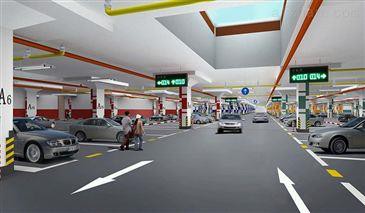

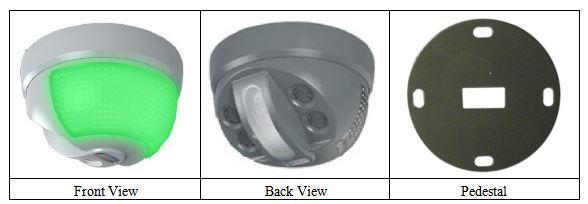

그림
매개 변수
운영 중 | DC18V ~ 30V, 추천 : | 동작 원리 | 초음파 감지 |
전압 | 24V | ||
전형적인 | 빨간색 표시 등 : 65mA | 통신 | RS-485 |
흐름 | 녹색 표시 등 : 56mA | 방법 | |
치수 | 130 * 130 * 80mm | 주소 코딩 | 00 ~ 31, 점퍼 5 개 포함 |
주소 지정 | |||
감지 | 290cm , 2 개의 점퍼 | 운영 중 | -20 ~ + 50 ℃ |
범위 | 환경 | 온도 | |
ESD | 12KV | 펄스 트레인 테스트 | ± 4KV |
표 2
근무 상태 표시기
작동 상태 표시기 (적색) : 통신 및 감지 된 물체가있는 경우 켜짐
S1 점퍼 설정
S1 점퍼 설정 명령 :
오른쪽에서 왼쪽으로 (LH) 【1,2,3,4,5,6,7】, 하위 5 자리 (1-5)는 주소 설정, 상위 2 자리 (6-7)는 설치 높이 주소, 점퍼 수단 1에서는 점퍼가 0이 아닙니다.
주소 설정 : 하위 5 자리 (5,4,3,2,1) 이진 주소 16,8,4,2,1을 각각 나타냅니다. 주차장 주소 3과 같은 다른 수의 점프 라인 조합은 1과 2에서 점퍼를해야합니다.
감지 거리 : 센 1 0 | 감지기 추가 : 추가 ( 4 -> 0 ) | |||
Sen10 | 설치 높이 | 주차 거리에서 수평 거리 | 주소 | 주소 |
( Y ) | 라인 ( X ) | |||
0 0 | 180CM - 210CM | 주차 라인 바로 위 | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | 주차 라인 바로 위 | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | 주차 라인 바로 위 | ...... | ... |
1 1 | 270CM - 290CM | 주차 라인 바로 위 | 1 1 1 1 1 | 31 |
표 3
노트 :
1, 주차 안내 시스템 초음파 주차 센서 점퍼를 설정하면 반복적으로 추력과 좋은 접촉을 보장하기 위해 산화물 레이어를 제거하는 여러 번 뽑아주십시오.
2, 제안 된 설치 높이는 Y : 2.4m - 3m로, 파킹 라인 바로 위에 설치하여 안정적인 탐지를 보장합니다.

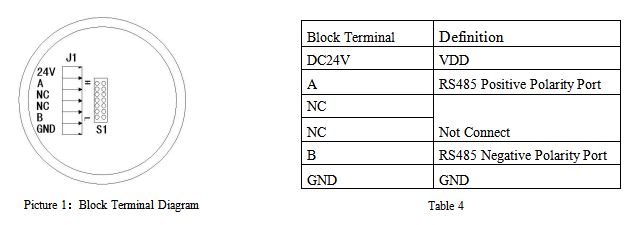

블록 터미널 명령
시스템 연결 지침
1. 하나의 RCM 하의 장치는 바람직하게는 버스 모드로 접속되고, 5 개의 점퍼에 의한 검출기 어드레싱, 하나의 통신 버스는 기껏해야 32 개의 검출기를 제공 할 수있다.
2. 하나의 RCM 아래에있는 감지기는 RCM에서 DC 전원을받습니다. 라인 손실에 대한 엔지니어링을 고려할 때, 검출기는 광범위한 전원 공급 장치 설계를 사용합니다.
3. 터미널 장비가 올바르게 작동하는지 확인하려면 24V DC 전원 공급 장치를 사용하는 것이 좋습니다. 지역 제어반은 총 전력 공급 장치의 150 % - 200 %의 전력 소비와 동등한 전력을 공급하여 안정된 시동과 장기간의 작업을 보장합니다.
데모보기
